Лабораторная установка "Измерение скорости тела методом баллистического маятника"

Назначение

• изучение закона сохранения момента импульса
• изучение закона сохранения механической энергии
• изучение методов определения скорости движущегося тела

Устройство

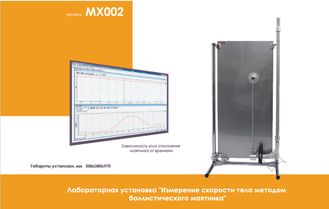

Установка смонтирована на вертикальном настольном стенде и включает в себя баллистический маятник и вертикальную трубку, в которой разгоняется стальной шар. В верхней части стенда установлен датчик угла поворота, на оси которого с помощью жесткой штанги закреплен баллистический маятник – цилиндрическое тело с полостью для захвата шарика. Труба для разгона шара заканчивается поворотным элементом, который обеспечивает горизонтальное направление вектора скорости шара при взаимодействии с баллистическим маятником. Для измерения скорости шара перед баллистическим маятником на стенде устанавливается оптоэлектрический датчик.

Описание

При проведении эксперимента регистрируется угол отклонения баллистического маятника и время перекрывания оптической оси датчика шаром, вылетающим из трубки. Скорость шара определяется двумя независимыми методами: по углу отклонения баллистического маятника и по времени пролета шара через оптоэлектрический датчик. Полученные значения сравниваются между собой и с максимально возможной скоростью шара, рассчитанной с использованием длины трубки, в которой шар набирает скорость.
