Цифровая лаборатория для ученика

Области знаний и применение
Цифровая лаборатория предназначена для получения основных функциональных зависимостей, изучаемых в курсе математики, посредством измерения характеристик физических процессов

Чему научится ребенок
Цифровая лаборатория предоставляет возможности для проведения исследовательских и проектных работ школьников

Способ работы
Имеет возможность применения для изучения математики в условиях типового кабинета математики основной и полной средней школы, а также в учреждениях начального и среднего профессионального образования

Состав:
 — Комплект беспроводной передачи данных
 — Цифровой Р-датчик температуры (от -20 до +110 градусов Цельсия)
 — Цифровой датчик расстояния ультразвуковой (от 0,3 до 4 метров)
 — Цифровой Р-датчик напряжения (от -25 до +25 Вольт)
 — Цифровой датчик силы (от -20 до +20 Н)
 — Цифровой Р-датчик рН (от 0 до 14 ед. pH при 20 градусах Цельсия)
 — Цифровой Р-датчик тока (от -2,5 до +2,5 Ампер)
 — Цифровой датчик звука двухканальный
 — Цифровой Р-датчик освещенности (от 0 до 1000 лк, от 0 до 20000 лк, от 0 до 188000 лк)
 — Цифровой Р-датчик тока (от -250 мА до +250 мА)
 — Цифровой Р-датчик напряжения (от -250 до +250 мВ)
 — Цифровой датчик угловой скорости (числа оборотов) (от 0,3 до 125 рад/с)
 — Цифровой осциллографический датчик напряжения (от -100 до +100 Вольт, 2 канала)
 — Цифровой Р-датчик абсолютного давления (от 0 до 200 КПа)
 — Цифровой датчик оптоэлектрический
 — Цифровой датчик ионизирующего излучения (от 0 до 1000 мкР/ч)
 — Набор лабораторной оснастки
 — Стержень для закрепления в штативе (2 шт.)
 — Кабель соединительный USB (2 шт.)
 — Кабель соединительный для IDC разъема
 — Программное обеспечение

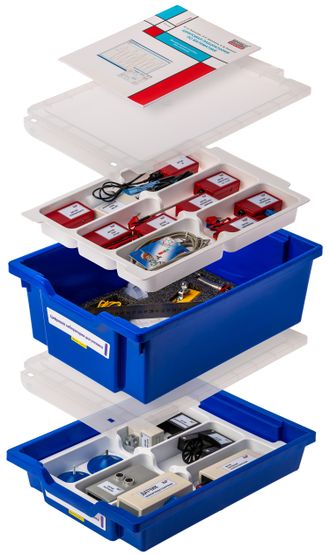

Все оборудование цифровой лаборатории укомплектовано в специальные пластиковые контейнеры, которые закрываются прозрачной пластиковой крышкой. Комплект оборудования и датчики в контейнерах располагаются на ложементах в индивидуальных ячейках

Возможности и преимущества цифровых датчиков
Все датчики, входящие в цифровую лабораторию, имеют разъемы USB.
Корпуса датчиков изготовлены из ударопрочного пластика.

Р-датчик работает как с устройствами под управлением ОС семейства Windows, так и на устройствах под управлением ОС семейства Android. Кроме того, Р-датчик подключается к Arduino-совместимым робототехническим изделиям и к имеющимся блокам сбора данных, в том числе LEGO, VEX, НАУРОБО.
Для подключения к регистрирующим устройствам цифровой Р-датчик имеет 2 разъема. Для подключения к персональному компьютеру под управлением ОС семейства Windows и к устройствам с поддержкой технологии OTG под управлением ОС семейства Android используется разъем USB.
Для подключения к Arduino-совместимым робототехническим изделиям и к имеющимся блокам сбора данных, в том числе LEGO, VEX, НАУРОБО, используется разъем IDC-типа.
Р-датчик позволяет одновременное подключение IDC разъема к робототехническому изделию и USB разъема к компьютеру с целью синхронного вывода данных на два устройства – на персональный компьютер и на робототехническое устройство (блок сбора данных), что необходимо при разработке или настройке робототехнического устройства.

Методическое сопровождение
Цифровая лаборатория содержит методическое руководство на русском языке, которое содержит описание:
 — интерфейса программного обеспечения и порядка ее установки
 — инструментария по обработке данных (изменения масштабов демонстрации сигнала с датчика, перенесения данных в таблицы и дальнейшей работы с ними, составление электронного отчета)
 — использования редакторов таблиц для графической обработки полученных результатов
 — методики проведения 15 лабораторных работ с пошаговыми инструкциями проведения

Программное обеспечение
Программное обеспечение позволяет получать сигнал с датчиков при использовании оборудования, описанного в методическом руководстве к цифровой лаборатории. Программное обеспечение позволяет работать под управлением операционных систем семейства Windows

Преимущества комплекта беспроводной передачи данных
Обеспечивает беспроводную передачу данных проводимых измерений по каналу Bluetooth между Р-датчиками цифровой лаборатории и компьютером (не входящим в комплект поставки), и позволяет выполнять эксперименты, не подключая проводным способом цифровые измерители
